EZ-Dop

EZ-Dop (digital)

Transportní plně digitální Dopplerovský systém s dotykovým ovládáním

  • Specializováno pro rutinní aplikace
  • Prostorově úsporný a přenosný
  • 12" dotykový TFT LCD obrazovka s funkcemi tabletu
  • Intuitivní uživatelské prostředí - jasně strukturované zobrazení
  • Interní SSD pro ukládání a prohlížení zvukových a spektrálních dat
  • Dopplerovský M-Mód
  • DWL digitální dopplerovská technologie s nejlepším signálem a obrazovou kvalitou dopplera a M-módu
  • Měřící rozsah až do 12 m/s
  • Úchyty a držáky pro sondy a gelovou lahvičku
  • Sklápěcí rukojeť / nastavitelný stojan
  • Volitelně s držákem na operační kolejnici nebo Vesa 75
  • Možnost dálkového bezdrátového ovládání nebo USB klávesnice
  • Připojení Ethernet, externí displej, USB a sluchátek
  • Analogové výstupy
  • Volitelná vyměnitelná baterie pro 2 hod provozu

Galerie

Pro zvětšení obrázku klikněte na miniaturu...

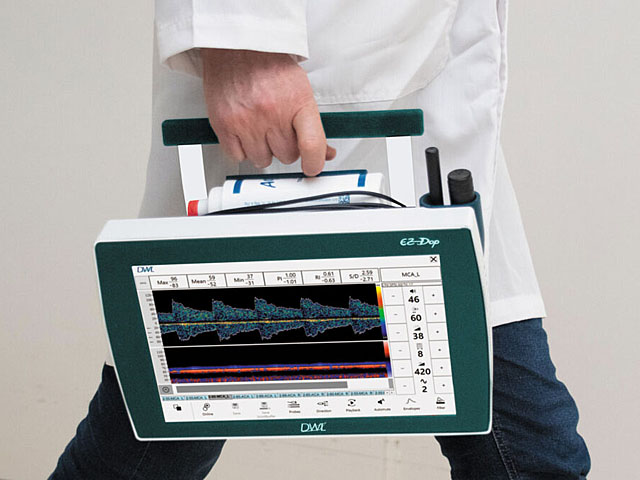

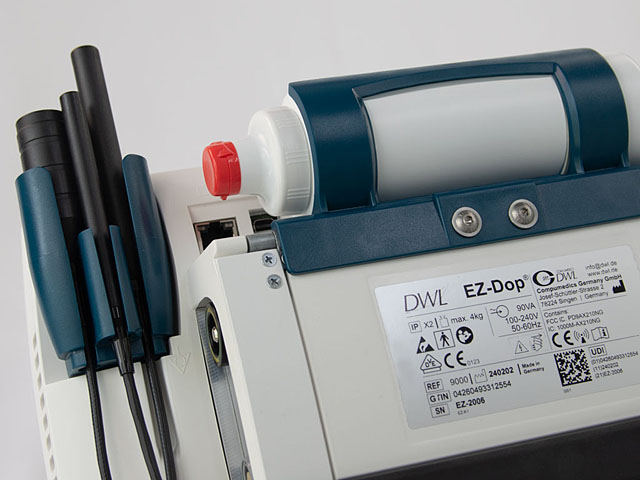

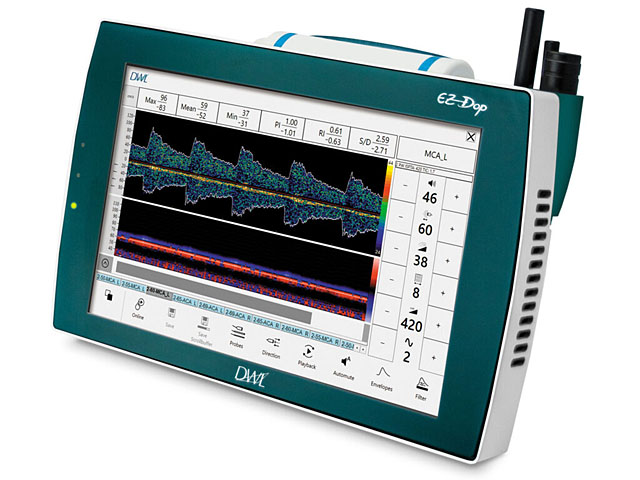

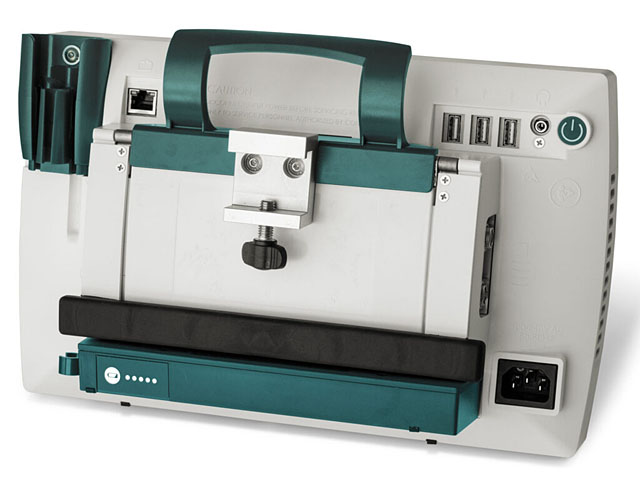

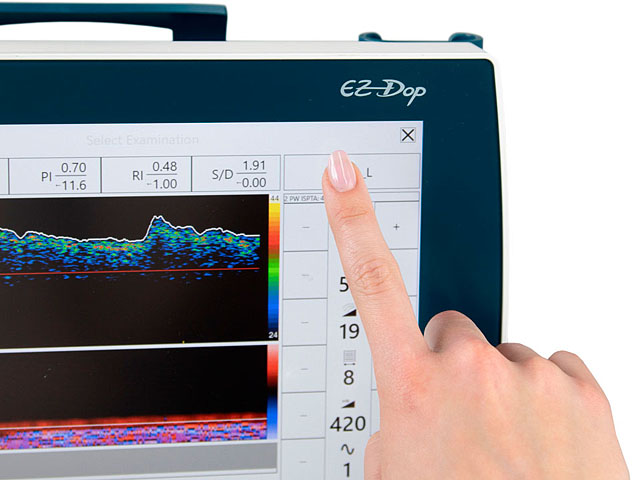

EZ-Dop front EZ-Dop transport EZ-Dop touchscreen Probes Monitoring probes Remote control Footswitch EZ-Dop probe and gel holders EZ-Dop rail holder EZ-Dop VESA holder

Vlastnosti

Dopplerovský M-mód

Umožňuje simultánně přijímat a analyzovat dopplerovský signál z předem stanovené hloubky. Nepřetržitě zobrazuje intenzitu, směr a informaci o hloubce. Zajistí vynikající zobrazení toku krve ve všech cévách, které protíná ultrazvukový svazek. Využití dopplerovského M-módu umožňuje najít hloubku cévy.

Aplikace

Přístroj slouží pro transkraniální rutinní vyšetření a intra-operativní vyšetření.

Základní konfigurace

Digitální DWL® Dopplerovské zařízení s rutinním softwarem včetně Doppler M-Mode, dotykové obrazovky, držáku sond, napájecího kabelu, držáku na gelovou lahvičku.

Volitelné příslušenství

Klávesnice, myš, dálkové ovládání, vyměnitelná baterie, držák Vesa-75, systémový vozík, držák na operační kolejnici, analogový výstupní kabel, brašna.

Technická specifikace

Fyzická charakteristika

  • Napájení: 100-240VAC, 50-60Hz
  • Volitelný výměnný akumulátor 96Wh / ~2h
  • Rozměry (DxŠxV): 21 x 33 x 10cm
  • Hmotnost: 4 kg
  • Počet konektorů sond: 2
  • Displej: úhlopříčka 12,1“ (31 cm)
  • Rozlišení: HD 1280 x 800
  • Dotyková obrazovka: PCAP Multi-Touch
  • Dálkové ovládání USB s funkcí myši - volitelně

Archivace, konektivita, periferie

  • Pevný disk: 480 GB SSD
  • USB porty: 1x 3.1, 2x 2.0
  • Ethernet: 10/100/1000 Mbit
  • Bezdrátová síť: WLAN (ac/ax/b/g/n)
    Bluetooth 5.2
  • Grafické rozhraní: mini DP
  • Zálohovací software
  • Externí archivace: USB / síť

Parametry systému

  • Softwarový modul: rutinní
  • Frekvence: 1/2/16 (PW), 4/8 (PW/CW)
  • Počet kanálů: 1
  • Spektrálních oken: 1 - 9
  • Hradel: max. 400
  • Dopplerovský M-Mód: až 8000 vzorkovacích objemů
  • Analogové výstupy: 4
  • Audio přehrávání
  • Generátor reportu
  • Operační systém: Windows® 11 IoT Enterprise
  • Zpracování offline
  • Vzdálená podpora
  • DWL databáze
  • Export dat: UTF-8 ASCII
  • Datová komunikace : DICOM, HL7, GDT volitelně

Sondy

  • Tužkové: 1MHz / 2MHz / 4MHz / 8MHz
  • Monitorovací: 1MHz / 2MHz
  • Operační mikrosondy: 16 MHz k dispozici v Ø 1/1,8/2/3 mm
  • Navigátor sond
  • Náhlavní držák monitorovacích sond

Bezpečnost

  • Třída elektrické bezpečnosti: I
  • Příložná část: typ BF (CF pro 16MHz)
  • Třída Systém: IIa (MDR)
  • Třída Sondy a příslušenství: IIa (MDD)
